KRAFT LED

/ Основні відомості та технічні характеристики

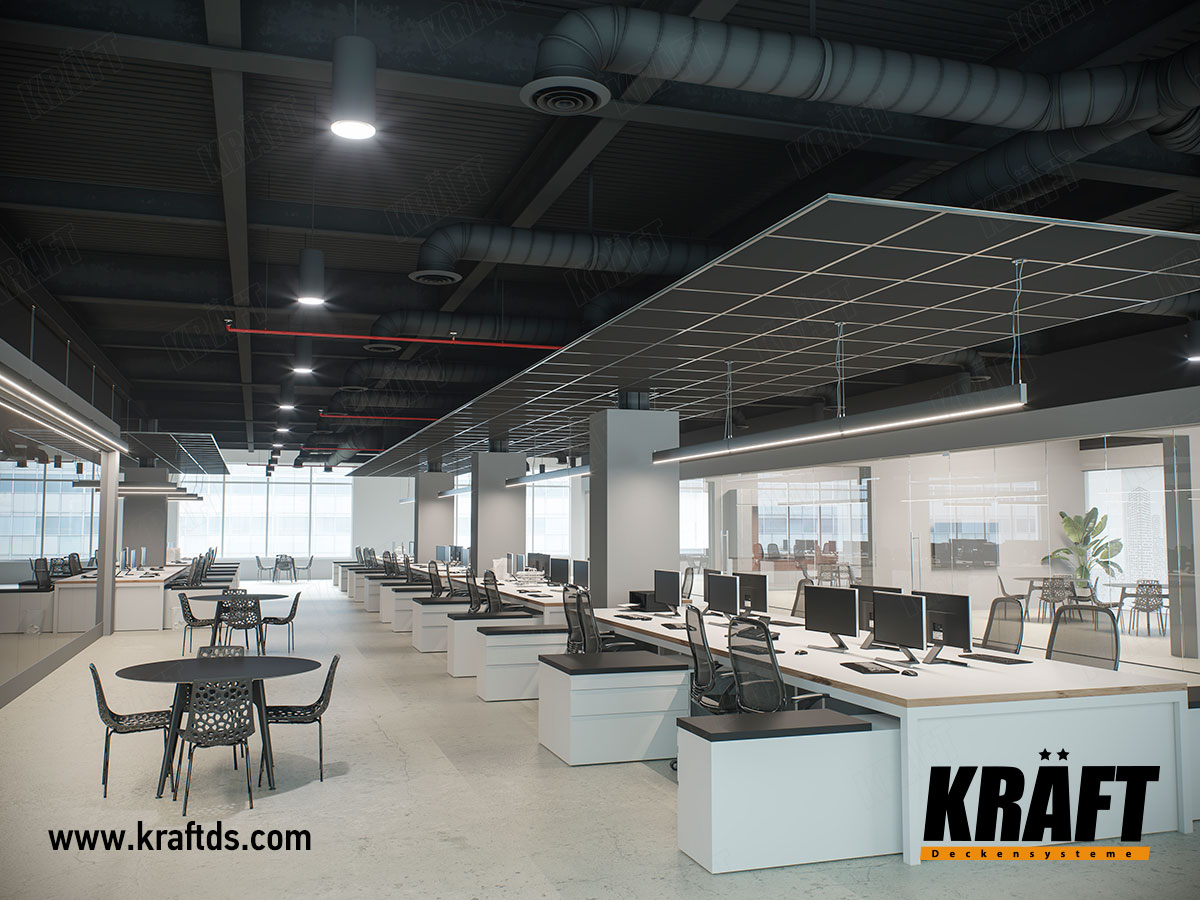

KRAFT Led - економічна система освітлення для підвісних стель

Інноваційні світлодіодні світильники KRAFT LED були створені спеціально для підвісних стель. Однією з особливостей світильників KRAFT LED є те, що їх можна використовувати для будь-яких типів підвісних стель, а також для модернізації системи освітлення у вже експлуатованих приміщеннях.

Основні переваги світильників KRAFT Led

1. Не потребують окремих підвісів. Як правило, при масі світильника більше 250 г, для нього потрібен окремий підвіс. Світильники KRAFT LED встановлюються на підвісну стелю без використання додаткових комплектуючих.

2. Можливість установки світильників в будь-якому місці стелі.

3. Простота монтажу. Світлодіодний профіль KRAFT Т-LED встановлюється так само, як і стандартний Т-профіль. Світильники KRAFT G-LED легко монтуються на грильято і рейку. А світильники KRAFT K-LED можна встановити навіть без кріплення до стельової конструкції.

4. Не вимагають обслуговування. Термін служби до 50 000 годин. Параметри світильників розраховані таким чином, щоб LED-елементи не перегрівалися. При цьому напрямні стельової конструкції виступають в якості радіатора, розсіюючи тепло в застельовий простір.

5. Не порушують акустику стельових систем. Найчастіше в класичних підвісних стелях застосовуються акустичні мінеральні плити (наприклад OWA), які призначені для погашення шумів. Установка растрових світильників в такі стелі порушує акустичний ефект від застосування плит. Система освітлення KRAFT LED монтується безпосередньо на Т-профіль і не порушує акустику стелі.

6. Безпека і гарантія. Світильники KRAFT LED не містять ртуть і не випромінюють ультрафіолет. Гарантія 3 роки.

7. Можливе застосовання з будь-яким типом стель. Ми випускаємо три різновиди світильників. Модель Т-Led призначена для підвісних стель на Т-профілях. Модель G-Led можна використовувати для будь-яких підвісних стель: стель на Т-профілях, для всіх різновидах грильято, а також для підвісних стель із кубоподібної або пластинчастої рейки. Модель K-Led - це повноцінний світильник на базі кубоподібної рейки. Його можна використовувати не тільки для підвісних стель, а в якості самостійного світильника.

Види світильників та їх застосування: T-Led, G-Led, K-Led

Система освітлення KRAFT Led умовно складається з двох частин - джерело світла (світильник) і його кріплення. Світильники в усіх системах використовуються однакові. А в залежності від типу підвісної стелі ми пропонуємо три види кріплення: T-Led, G-Led і K-Led.

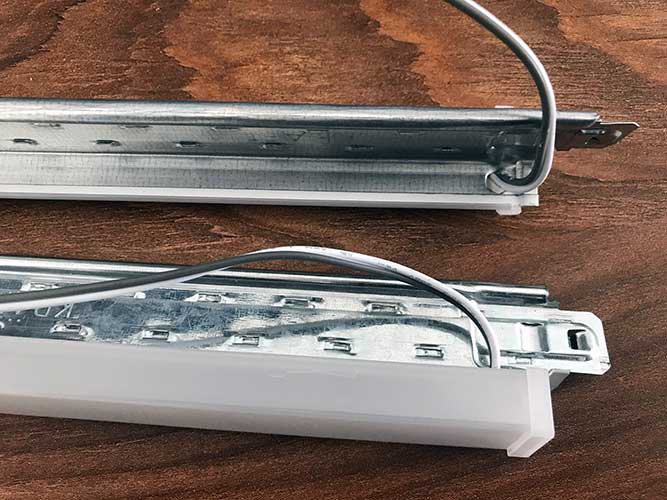

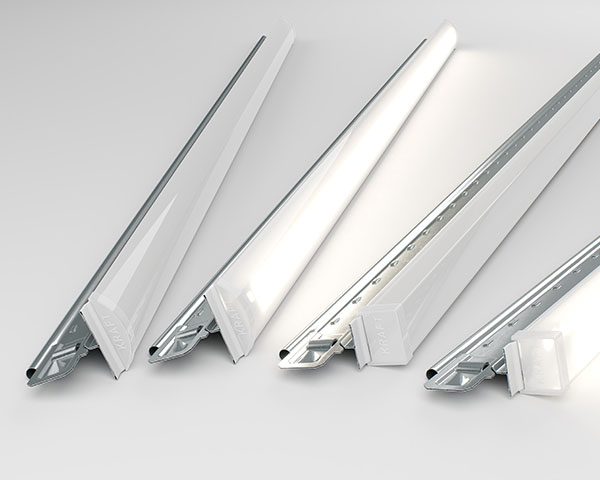

Світильники KRAFT T-Led

В системі освітлення KRAFT T-Led в якості несучих елементів світильника виступають безпосередньо Т-профілі KRAFT Fortis шириною 15 і 24 мм. Профілі з напівкруглим розсіювачем використовуються з системою Т-24 (ширина 24 мм). Профілі з прямокутним розсіювачем призначені для використання з системою Т-15 (ширина 15 мм). При монтажі, замість звичайного Т-профілю, в потрібному місці встановлюється світлодіодний профіль KRAFT T-Led. Довжина світильника: 600 мм, 1200 мм. Орієнтовна площа освітлення 1 комплекту (2х600 мм або 1х1200 мм): 5-10 кв.м.

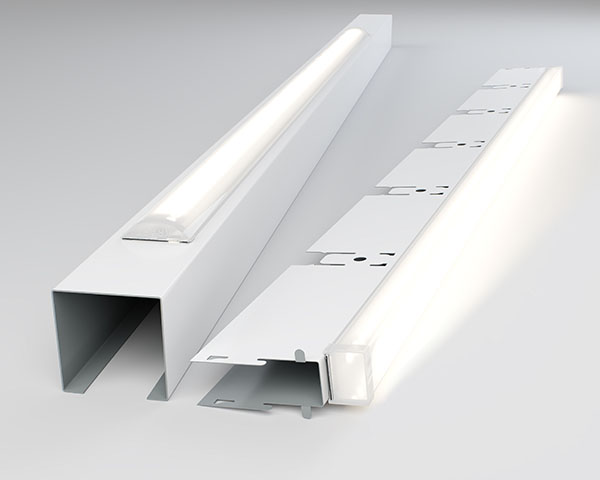

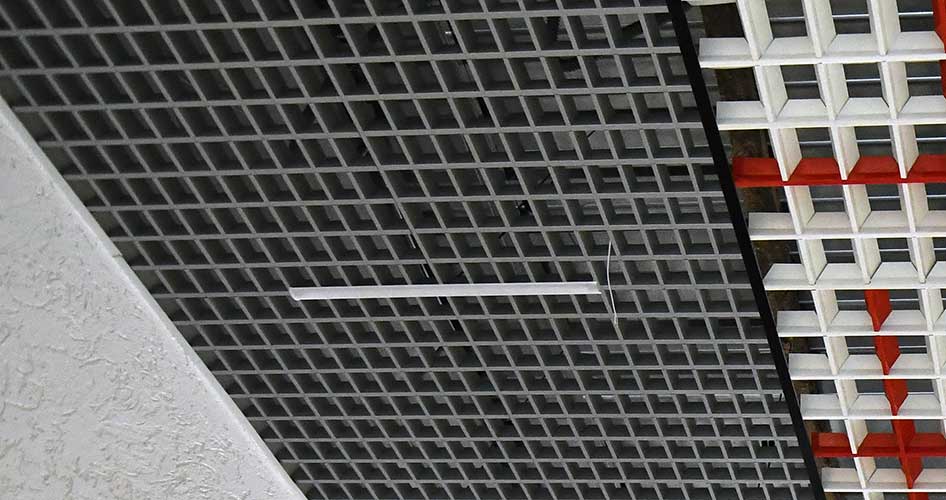

Світильники KRAFT G-Led

Світильники KRAFT G-Led також випускаються шириною 15 мм (прямокутний розсіювач) або 24 мм (напівкруглий розсіювач). Кріпляться вони безпосередньо на рейку або профілі грильято за допомогою посиленого двостороннього скотча. Слід враховувати, що перед кріпленням необхідно просвердлити отвори для виведення проводів. Довжина світильника: 600 мм, 1200 мм. Орієнтовна площа освітлення 1 комплекту (2х600 мм або 1х1200 мм): 5-10 кв.м.

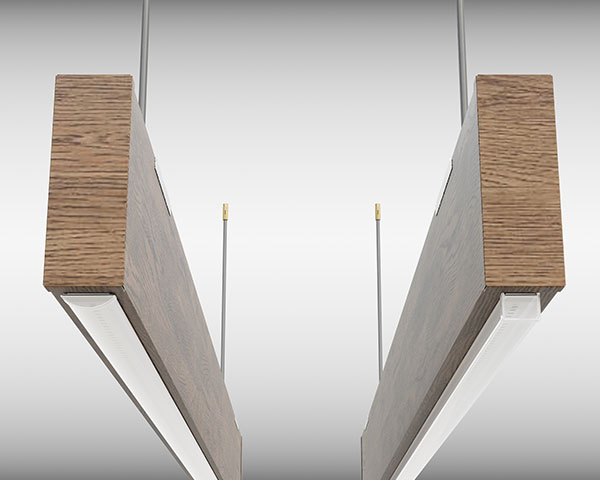

Світильники KRAFT K-Led

Ця система представляє собою повноцінні світильники на базі кубоподібной рейки КРАФТ Куб. При цьому драйвер світильника схований всередині рейки. Завдяки новому типу кріплення, такі світильники можна кріпити як безпосередньо до стелі, так і на будь-яких підвісах, в тому числі на власних проводах. Можна вибрати будь-який колір світильника за шкалою RAL, а також текстуру дерева, металу, каменю. Довжина світильника: 1200 мм, 2400 мм. Орієнтовна площа освітлення 1 світильника 1200 мм: 7-10 кв.м.

Інтерактивні 3D-моделі світильників KRAFT Led

KRAFT Led T-15

KRAFT Led T-24

KRAFT Led G-24

KRAFT Led G-15

KRAFT K-Led

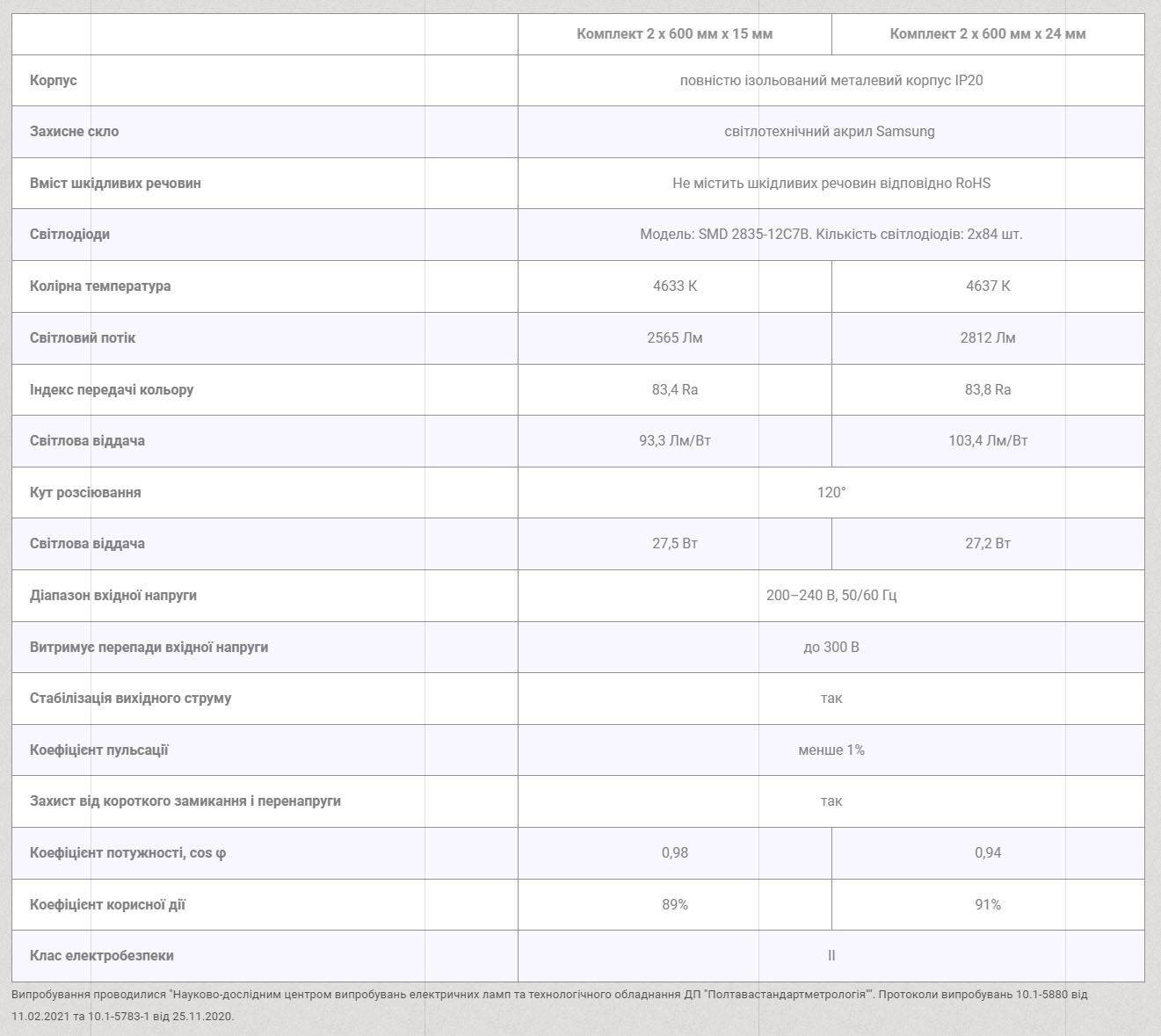

Технічні характеристики системи освітлення KRAFT Led

Система освітлення KRAFT LED була запатентована в Україні та за кордоном і захищена законом про авторські права. Щоб уникнути підробок на всіх наших виробах присутній логотип KRAFT.
В системі світлодіодного освітлення KRAFT LED використовуються комплектуючі таких провідних виробників як LG, Samsung, Philips, CREE. У комплект поставки входить драйвер і, на вибір, 2 світлодіодних світильника довжиною 600 мм або один світильник довжиною 1200 мм. Також деякі моделі світильників мають довжину 1800 або 2400 мм.

	Комплект 2 х 600 мм х 15 мм	Комплект 2 х 600 мм х 24 мм
Корпус	повністю ізольований металевий корпус IP20
Захисне скло	світлотехнічний акрил Samsung
Вміст шкідливих речовин	Не містить шкідливих речовин відповідно RoHS
Світлодіоди	Модель: SMD 2835-12C7B. Кількість світлодіодів: 2х84 шт.
Колірна температура	4633 К	4637 К
Світловий потік	2565 Лм	2812 Лм
Індекс передачі кольору	83,4 Ra	83,8 Ra
Світлова віддача	93,3 Лм/Вт	103,4 Лм/Вт
Кут розсіювання	120°
Потужність	27,5 Вт	27,2 Вт
Діапазон вхідної напруги	200–240 В, 50/60 Гц
Витримує перепади вхідної напруги	до 300 В
Стабілізація вихідного струму	так
Коефіцієнт пульсації	менше 1%
Захист від короткого замикання і перенапруги	так
Коефіцієнт потужності, cos φ	0,98	0,94
Коефіцієнт корисної дії	89%	91%
Клас електробезпеки	II

Випробування проводилися "Науково-дослідним центром випробувань електричних ламп та технологічного обладнання ДП "Полтавастандартметрологія"". Протоколи випробувань 10.1-5880 від 11.02.2021 та 10.1-5783-1 від 25.11.2020.

Розрахунок і монтаж системи освітлення KRAFT Led

1

Розрахунок освітлення

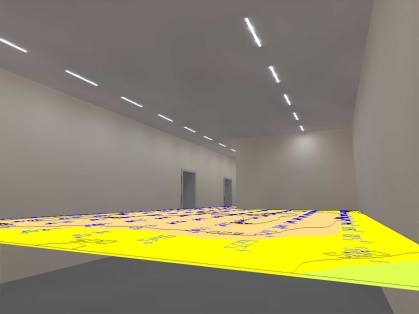

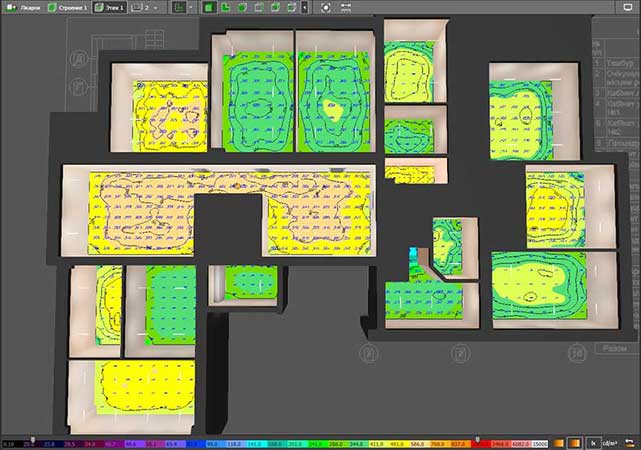

У програмі "Діалюкс" визначаємо оптимальну кількість і розміщення світильників. Якщо у вас немає можливості зробити розрахунок освітлення в програмі, то слід виходити з орієнтовних значень: один комплект світильників KRAFT LED призначений для освітлення 8-10 кв. м приміщення висотою 3,5 м площею до 20 кв. м і 10-12 кв. м приміщення площею понад 20 кв. м. У цьому випадку рівномірно розподіліть світильники по всьому приміщенню.

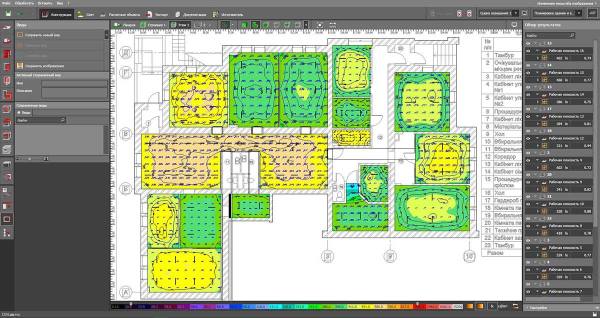

У програмі "Діалюкс" або на плані приміщення вказуємо розташування світильників. Цю схему будемо використовувати в процесі монтажу.

2.1

Монтаж T-Led

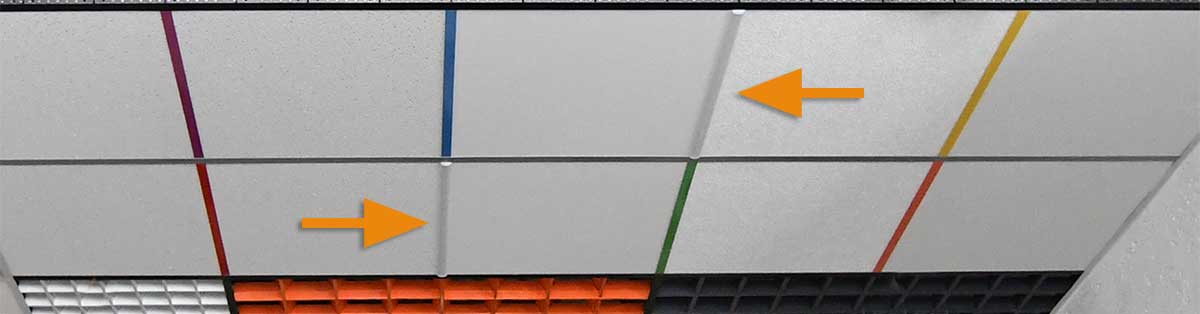

Світлодіодний профіль T-LED монтується в потрібне місце конструкції підвісної стелі замість стандартного Т-профілю 600 або 1200 мм.
Дроти для підключення вже виведені в застельовий простір. Залишається тільки підключити комплект до драйверу.

2.2

Монтаж G-Led

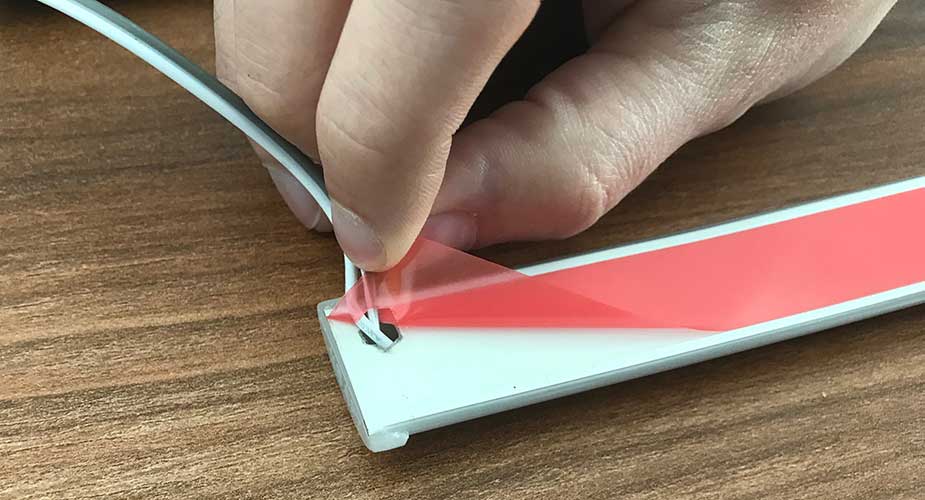

Для монтажу світлодіодного профілю G-LED сперше слід розмітити його положення на конструкції. При необхідності просвердлити отвори для виведення дротів. Далі слід зняти червону захисну смугу зі зворотного боку профілю, вивести дроти в застельовий простір і приклеїти профіль на поверхню грильято або рейки.

2.3

Монтаж K-Led

Драйвер світильника K-Led захований безпосередньо всередині рейки. Завдяки новому типу кріплення, такі світильники можна кріпити як безпосередньо до стелі, так і на будь-яких підвісах, в тому числі на власних дротах.

3

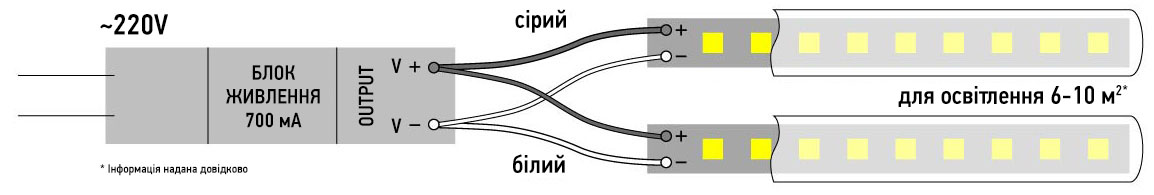

Підключення драйвера світильника

Після того, як світлодіодні профілі встановлені, підключаємо їх до живлення згідно зі схемою підключення. Драйвери можна розташовувати не далі 5 м від світильників.
